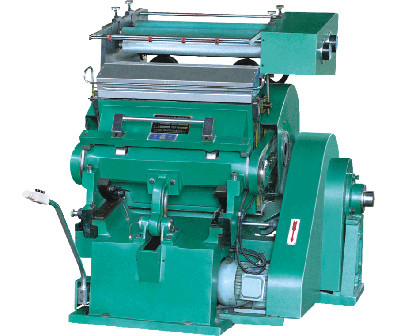

Тигельний прес для висікання і гарячого тиснення TYMQ 720

Тигельний прес для висікання і гарячого тиснення TYMQ 720

Модельний ряд пресів серії TYMQ з секцією гарячого тиснення фольгою був створений на основі моделей пресів серії ML. Ці машини обладнані декількома (двома або трьома) незалежними механізмами протяжки фольги. Мікропроцесорне управління на основі промислового процесора INTEL дозволяє програмувати крок промотки фольги, з урахуванням найбільш раціонального її використання.

Нагрівальна плита складається з декількох сегментів з незалежним нагріванням, що дозволяє економити час і електроенергію.

Загальний опис

Позолотный тигельний прес з ЧПУ типу CNC являє собою універсальне обладнання, на якому можна виробляти высекальные роботи, увігнуті і опуклі форми, але також на даному верстаті можна виконувати золочення на різних виробах з картону, шкіри, пластмаси і т. д. Це дозволить покупцеві домогтися отримання при друку більш хитромудрих і красивих форм і пакувальних виробів високої якості.

Для роботи з даними верстатом використовується управління за допомогою мікропроцесора, що дозволяє досягти точності при переміщенні фольги, дозволить більш економно використовувати споживану потужність, домогтися високої продуктивності, простоти за допомогою клавішного пульта управління і т. д.

Технічні характеристики:

Основні елементи верстата і принцип роботи

Основними компонентами даного верстата є секції висічки, золочення і електричного управління.

Секція висічки складається з підстави верстата (9), рухливих плит (2), шатунів (22), електромагнітної муфти і приводного механізму і т. д. Двигун запускає маховик з допомогою клиновидного ременя, електромагнітна муфта з'єднує маховик з ведучим валом (17), потім через редукційний механізм запускає рухому плиту (2).

По малюнку 1: оброблюваний картон розміщують на декельной плиті (25), потім розрізають за допомогою преса.

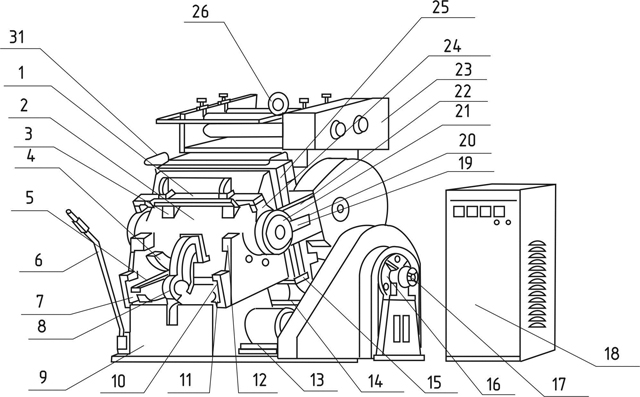

1.Планка скидання тиску; 2.Рухома плита; 3.Фіксатори; 4.Дугова напрямна; 5.Направляючої; 6.Важіль управління; 7.Блок сухарів; 8.Сережка; 9.Підстава верстата; 10.Верхній сухар; 11.Нижній сухар; 12.Головка буфера; 13.Підстава двигуна; 14.Вал подачі фольги; 15.Опора заключной рамки; 16.Опора гальмівного підшипника; 17.Ведучий вал (місце для встановлення спец ключа); 18.Електричний шафа управління; 19.Передня пластина зубчаста; 20.Стопор; 21.Торцева кришка; 22.Шатун; 23.Механізм протяжки фольги; 24.Ексцентрик; 25.Декельная плита; 26.Рим-болт.

(II) Вузол золочення (див. рис. IV)

Головними компонентами сайту золочення є головка золочення, пластина золочення і стійка для розвантаження з трьох частин.
Дві позолотних пластини (5), обладнаний трубою електричного опалення, встановлені на великій площині корпусу верстата з допомогою 4 гвинтів. Позолотная головка встановлена на верхній поверхні корпусу верстата. Є 2 пари узгоджених роликів для протягування фольги (8) і скошених валиків (10) і 2 вала приводних приймально-вивідного пристрою (11). Розвантажувальний вал (3) встановлено нижче великій площині корпусу машини, він запускається двигун постійного струму (1), і обертається в зворотному напрямку для належного щільного натягу фольгу.

Електрохімічна алюмінієва фольга охоплюється на розвантажувальному валі (3), проходить через верхній і нижній напрямний вал для фольги (4, 7), на неї наноситься відтиск станиною преса перед позолотной пластиною (5), непотрібний матеріал після того, як тиснення захоплено тягне роликом фольги (8) і скошеним валом (10), вирушає назад до приводного валу приймально-вивідного пристрою (11) для доставки.

(Двигуни приводного валу приймально-приводного пристрою, розвантажувального валу забезпечені регулятором швидкості для регулювання швидкості обертання двигуна розвантаження і регулювання тертя колеса в кінці розвантажувального валу, що дозволяє регулювати ступінь натягу фольги).

1.Двигун розвантаження; 2.Стійка розвантаження (права і ліва сторона); 3.Розвантажувальний вал; 4.Нижній напрямний вал фольги; 5.Пластина золочення; 6.Електрохімічна алюмінієва фольга; 7.Верхній напрямний вал фольги; 8.Валик протягування фольги; 9. Кроковий двигун; 10.Скошений валик; 11. Привідний вал приймально-вивідного пристрою; 12.Двигун доставки; 13.Головка золочення бічній пластини.
